施工日:2026年3月2日
施工場所:愛知県津島市
建物種別:戸建住宅
施工内容
蓄電池設置・パワーコンディショナ設置（CIC製2台）・屋内分電盤工事・電気配線工事
設置機器
CICパワーコンディショナ×2台、蓄電池ユニット×1台、太陽光直流開閉器×4回路、屋内分電盤×2台
施工会社:株式会社SKY-Hu
施工写真
外観・機器設置

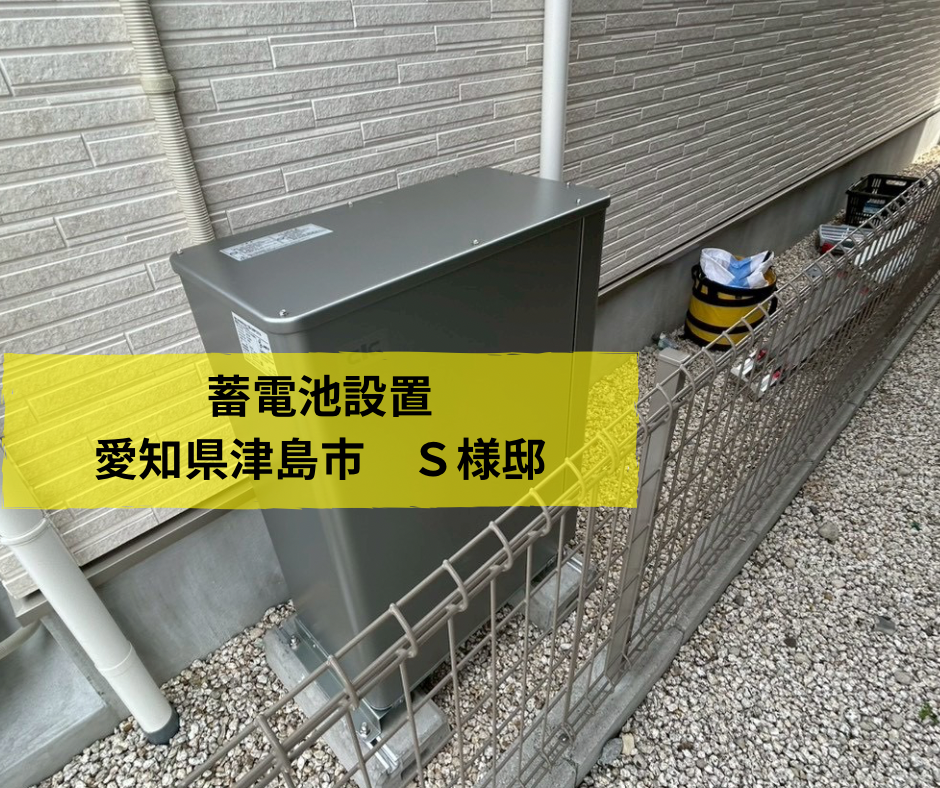

写真①：蓄電池設置完了（建物側面）

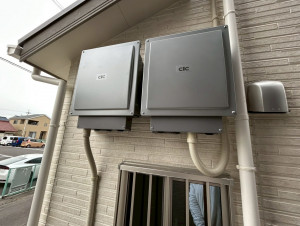

写真②：パワーコンディショナ2台取り付け完了（外壁・CIC製）

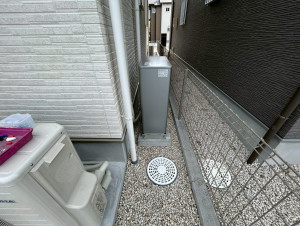

写真③：蓄電池ユニット全景（専用架台・建物側面設置）
機器内部・配線

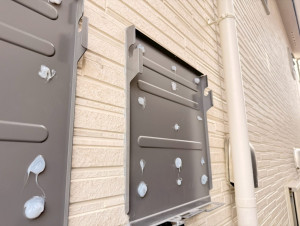

写真④：外壁バックプレート取り付け（アンカー固定・コーキング処理）

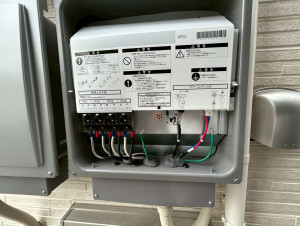

写真⑤：パワーコンディショナ接続箱内部（PV入力4系統）

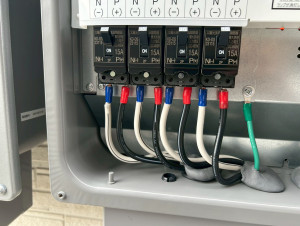

写真⑥：太陽光直流開閉器への配線接続（KD-DS23115・15A×4回路）

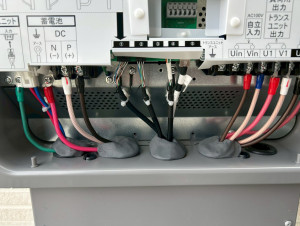

写真⑦：蓄電池・系統連系・自立運転用端子への配線

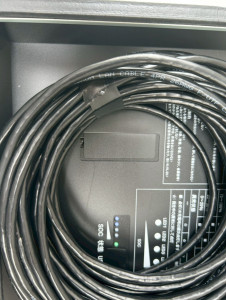

写真⑧：蓄電池内部・通信ケーブルおよびSOCインジケーター
屋内電気工事

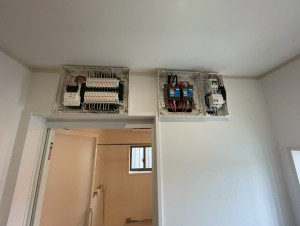

写真⑨：屋内分電盤2台設置完了（ブレーカー群・系統連系保護リレー）
施工のポイント
■ 設置スペースの有効活用：蓄電池ユニットは建物側面の限られたスペースに専用架台を設置することでコンパクトに収め、外観への影響を最小限に抑えました。
■ 4系統のPV入力対応：パワーコンディショナには太陽光パネル4系統分の接続に対応した直流開閉器を設置し、将来的な増設にも柔軟に対応できる構成としています。
■ 自立運転機能の確保：停電時でも太陽光発電と蓄電池を活用できるよう、自立運転用の配線（AC100V自立出力）を屋内コンセントへ接続しました。
■ 防水・防塵への配慮：屋外の全ケーブル引き込み箇所にコーキング処理を施し、長期的な耐候性を確保しています。
■ 屋内配線の整理：2台の分電盤を高所に並べて設置し、系統連系保護リレーと主幹ブレーカーを適切に配置することで、メンテナンス性の高いシステムを構築しました。
