施工日：2026年3月1日
施工場所：岐阜県美濃市
建物種別：戸建住宅（和瓦屋根）
パワコン型番：Next Energy SPUS-40F-NX（屋内用集中型）
定格出力：4.0kW（力率1.0時）/ 4.0kW（力率0.95時）
入力電圧範囲：DC 40〜450V / 最大許容入力DC 450V
系統出力電圧：単相 AC202V
接続箱：屋外設置 直流開閉器3回路（KD-DS23115・DC465V・15A）
連系ブレーカー：NTO NE53C 50A（3P3E）
屋根架台：和瓦専用フック工法 アルミ架台
施工会社：株式会社SKY-Hu
施工写真
屋根工事

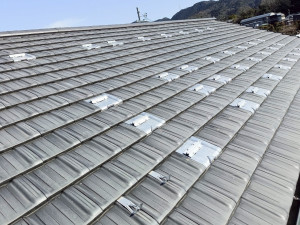

写真①：和瓦屋根への専用取付フック設置

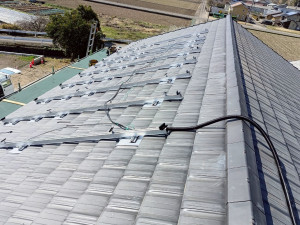

写真②：架台レール組み立て・ストリング配線引き回し

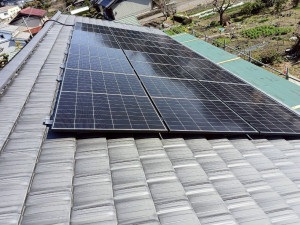

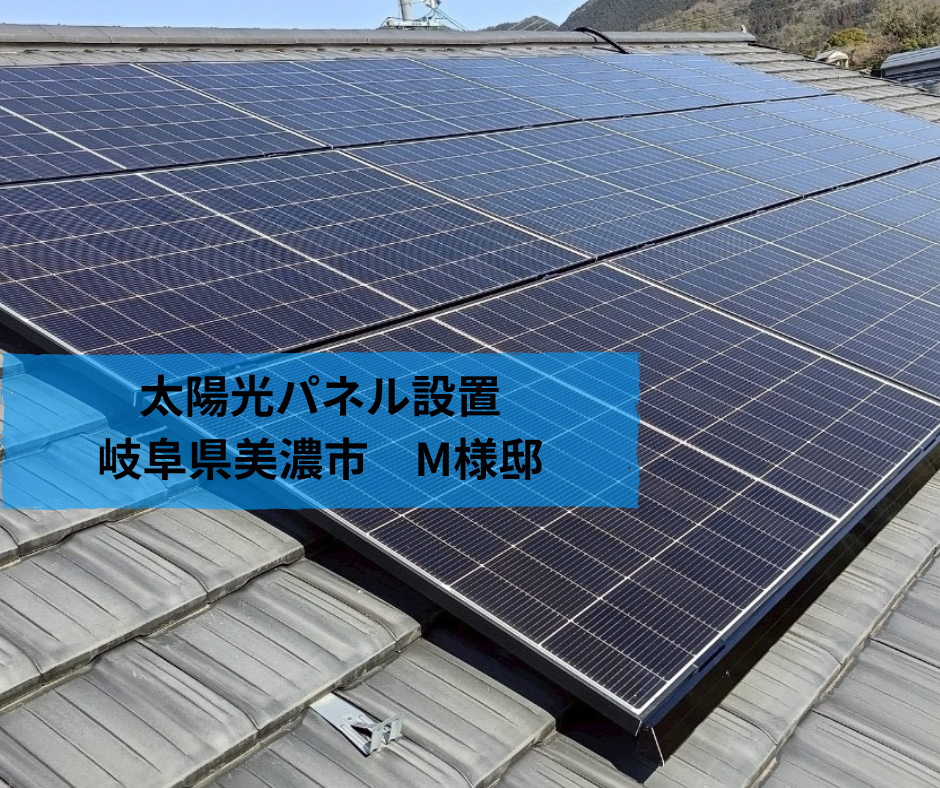

写真③：太陽光パネル設置完了（南向き・複数列配置）
パワコン設置

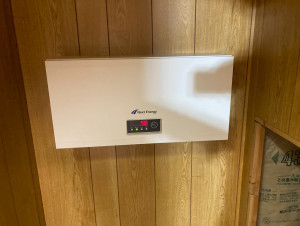

写真④：Next Energy SPUS-40F-NX 設置・起動確認（屋内壁掛け）

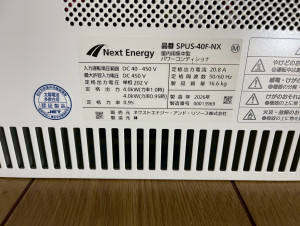

写真⑤：パワコン銘板（型番・仕様・製造年確認）

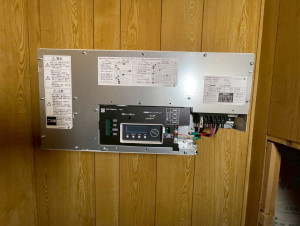

写真⑥：パワコン内部 各端子への配線接続
接続箱・電気工事

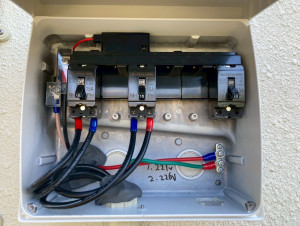

写真⑦：屋外接続箱内部（直流開閉器3回路・動作電圧記載）

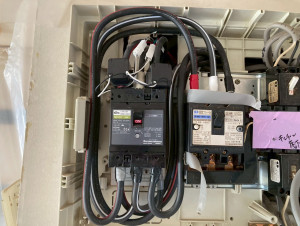

写真⑧：分電盤への系統連系ブレーカー追加（NTO NE53C 50A）
施工のポイント
■ 和瓦専用フック工法の採用：瓦を割らずに専用フックを瓦の下へ差し込む工法により、屋根への負担を最小限に抑え、雨水浸入リスクのない安全な施工を実現しました。
■ 屋内設置型パワコンによるコンパクト化：Next Energy SPUS-40F-NXは屋内用集中型のため、外観への影響がなく、倉庫・納屋内にすっきりと設置できました。
■ 3系統接続箱による安全確保：屋外接続箱に直流開閉器を3回路設置することで、各ストリングを個別にON/OFF管理でき、メンテナンス時の安全性を高めています。
■ 既設分電盤への適切な連系：既設の漏電ブレーカーを活かしながら系統連系用主幹ブレーカーを追加設置し、最小限の改修で安全な系統連系を実現しました。
■ 発電電圧の計測・記録：接続箱内に各ストリングの動作電圧（221V / 226V）を記録し、将来的な発電量低下の検知やトラブル対応に役立てています。
