愛知県豊山町 M様邸
施工概要
施工日：2026年2月28日
施工場所：愛知県豊山町
建物種別：戸建住宅
パワコン型番：HUAWEI SUN2000-4.95K-LB
定格出力：4.95kW / 自立出力 2.45kVA（101V）・4.95kVA（202V）
系統出力電圧：単相 AC202V / 定格電流 24.5A
防水防塵等級：IP66
蓄電池：HUAWEI LUNA2000シリーズ（モジュール式・屋外設置）
分電盤：Panasonic 主幹50A・系統連系盤（NTO 50A）新設
特記事項：既設給湯器（エコキュート）との設置スペース調整・配管ルート計画
通信機能：CT電流センサ・WAN・RS485（蓄電池通信）接続済み
施工会社：株式会社SKY-Hu
施工写真
施工前

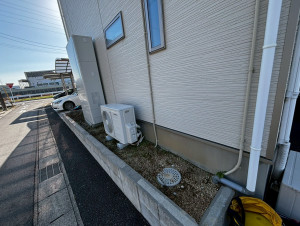

写真①：施工前外観（給湯器設置済み・蓄電池スペース確認）
外部機器設置

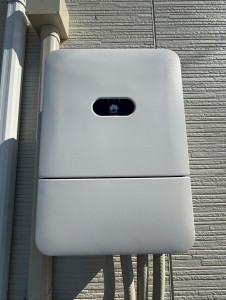

写真②：HUAWEI SUN2000 パワコン設置完了（外壁壁掛け）

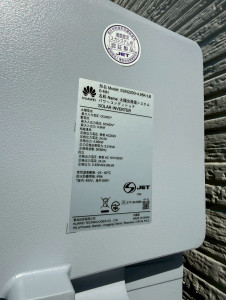

写真③：パワコン銘板（型番・仕様・JET認証確認）

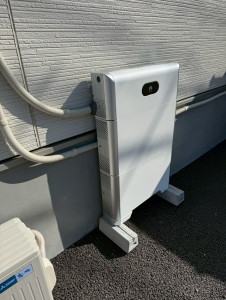

写真④：HUAWEI LUNA2000 蓄電池ユニット設置（専用架台）

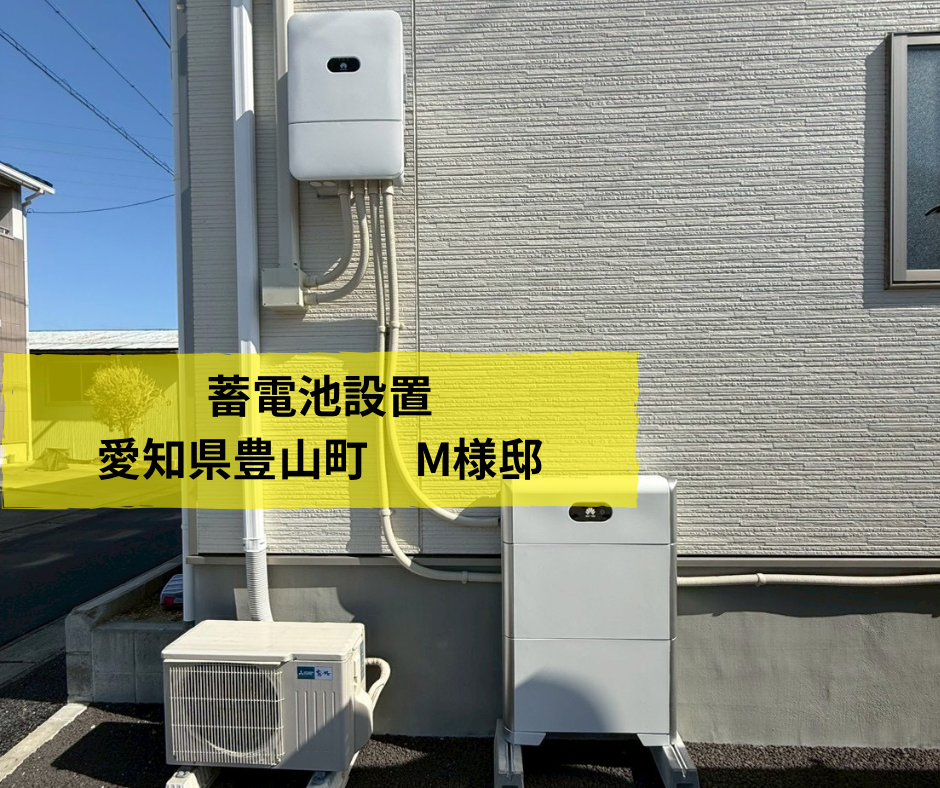

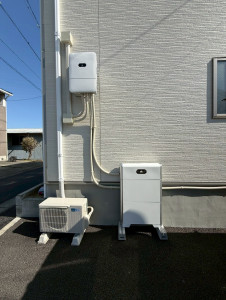

写真⑤：パワコン・蓄電池・給湯器の設置完了全景

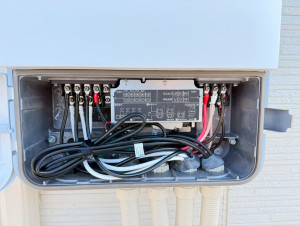

写真⑥：パワコン下部配線ボックス内部（DC・AC・通信端子結線）
屋内電気工事
写真⑦：屋内分電盤3台設置完了（カバー閉）

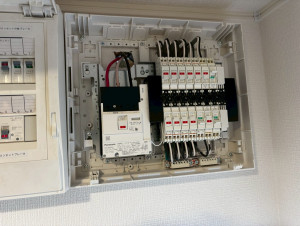

写真⑧：新設分電盤内部（Panasonic・50A主幹・各回路ブレーカー）

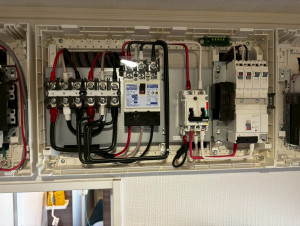

写真⑨：系統連系盤内部（NTO 50A・パワコン系統端子・保護リレー）
施工のポイント
■ 既設給湯器との設置スペース調整：エコキュートの配管・電源ケーブルとの干渉を避け、蓄電池架台の設置位置を最適化。配管ルートも給湯器配管を跨がないよう計画し、スッキリした仕上がりを実現しました。
■ HUAWEI一体型システムの採用：パワコン（SUN2000）と蓄電池（LUNA2000）をHUAWEIシリーズで統一することで、スマートフォンアプリ「FusionSolar」による一元管理・遠隔監視が可能なシステムを構築しました。
■ 充実した通信機能の配線：CT電流センサ・WANポート・RS485（蓄電池通信）をパワコン下部の配線ボックスにまとめて整理配線し、将来のメンテナンスや点検がしやすい構成としました。
■ 3台連立分電盤レイアウト：既設分電盤2台の中央に系統連系盤を新設し、コンパクトにまとめることで屋内の美観を保ちながら機能的な電気系統を構成しました。
■ 自立運転への対応：停電時でも太陽光発電と蓄電池を使用できる自立運転回路（AC101V/202V）を接続し、非常時の電源確保にも対応しています。
