施工概要
項目
内容
施工場所：岐阜県土岐市 N様邸
施工日：2026年3月13日
工事内容：蓄電池後付け設置工事（太陽光発電システムへの連携）
パワーコンディショナ：cic長州産業 PCS-RP2A（マルチ蓄電池パワコン・5.6kW）
蓄電池ユニット：cic長州産業 CB-LMP98A2（リチウムイオン・9.8kWh）
モニター：三菱電機製 エネルギーモニター（室内設置）
室内分電盤：既設Panasonic分電盤への太陽光発電用ブレーカー増設
室内ブレーカー：三菱電機 BJWA-50 40A（太陽光発電用）・30A
接続ボックス：屋外型接続ボックス（外壁設置）
太陽光発電：既設（蓄電池を後付け連携）
対応エリア：岐阜県・愛知県・三重県 全域
担当：株式会社SKY-Hu 施工チーム
施工写真

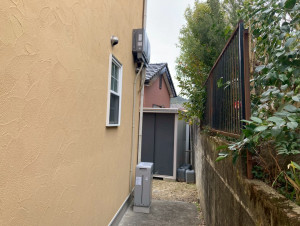

施工前の外観全体｜既設エアコン室外機・メーターボックスが見える。施工前の状態を記録。

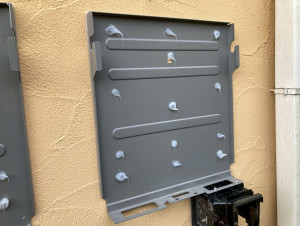

パワコン取付プレート・コーキング処理中｜壁面アンカー固定とシーリング防水の様子。

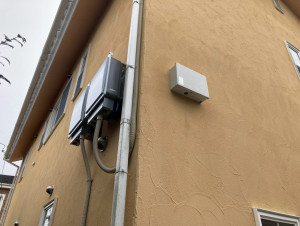

パワコン（PCS-RP2A）外観・接続ボックス｜外壁壁面に設置完了。グレーの配管も整然と。

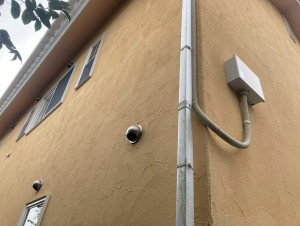

配管引き出し口・接続ボックスアップ｜外壁貫通部とボックスの仕上がりを確認。

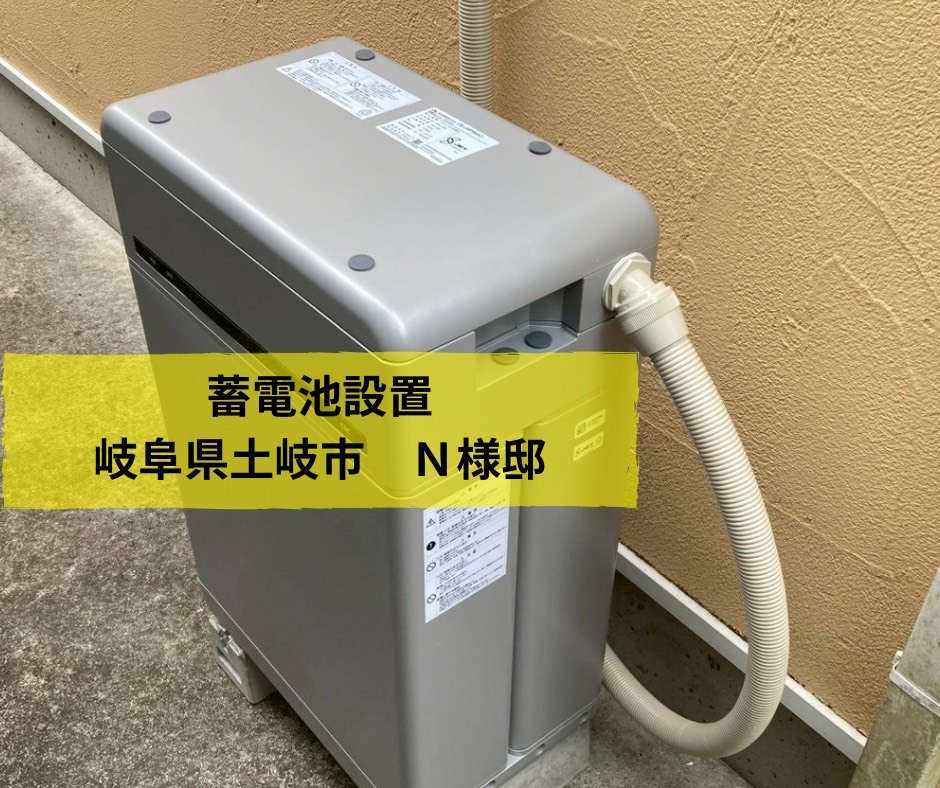

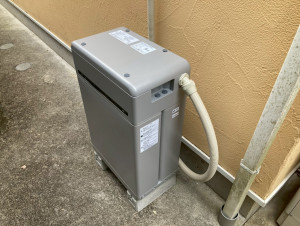

蓄電池本体（CB-LMP98A2）外観｜地面設置・縦型。外壁に沿ってスッキリ収まった完成形。
パワコン銘板（PCS-RP2A）｜5.6kW・IP55・MADE IN JAPAN・JET認証取得の仕様ラベル。

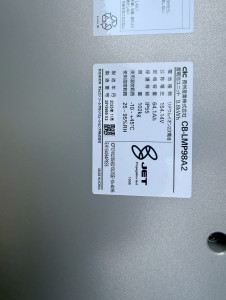

蓄電池銘板（CB-LMP98A2）｜9.8kWh・154.14V・IP55・2025年11月製造のスペック確認ラベル。

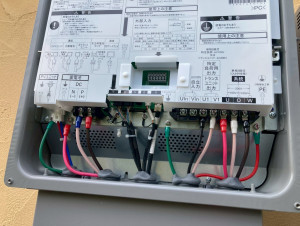

パワコン内部配線｜PVユニット・蓄電池・系統・自立出力の各端子へ整然と配線。

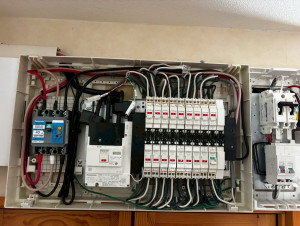

室内分電盤内部｜Panasonic 3P3E 50A主幹・BJWA-40等のブレーカー配線完了。

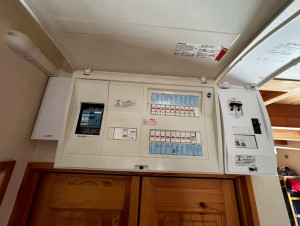

室内分電盤（完成）｜「太陽光発電用ブレーカー」ラベル付き。三菱40A増設済み。

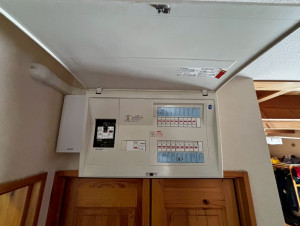

室内分電盤（施錠後）｜完成外観。すっきりとした仕上がり。三菱30Aブレーカーも確認。

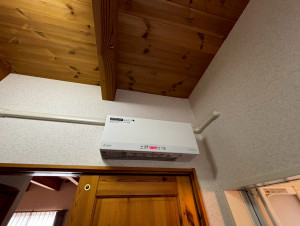

室内エネルギーモニター（三菱電機製）｜赤いLEDが点灯し正常稼働を確認。
現場施工レポート
岐阜県土岐市のN様邸にて、既設の太陽光発電システムへ蓄電池を後付けで設置しました。
cic長州産業の蓄電池システム（PCS-RP2A + CB-LMP98A2）を採用し、屋外の機器設置から室内ブレーカー増設・モニター取付まで、SKY-Huが一貫して施工しました。
N様は既に太陽光発電をお持ちでしたが、「電気代をもっと下げたい」「停電が心配」というご要望から蓄電池の導入をご検討。太陽光で発電した電力を蓄電池に蓄え、夜間・停電時も自家消費できるよう、cic長州産業のシステムをご提案しました。
■ 屋外設備の設置：パワコン＋蓄電池を外壁・地面に
パワーコンディショナ「PCS-RP2A」を外壁に設置し、その下の地面に蓄電池ユニット「CB-LMP98A2」を縦型で据え付けました。設置スペースが限られた外壁側面エリアでしたが、スッキリと収まっています。
📸 ▶
パワコン＋蓄電池の設置完成写真。外壁にパワコン、地面に蓄電池が整然と。
■ 使用機器のスペック
● パワコン：cic長州産業 PCS-RP2A
仕様項目
内容
型番：PCS-RP2A（マルチ蓄電池パワーコンディショナ）
定格出力：5.6kW（力率1.0時）
最大入力電圧・電流：DC450V / 36A
系統連系出力：単相2線 AC101/202V・2.0/4.0kVA
自立出力：AC100V・2.0kVA
防水等級：IP55
製造国：MADE IN JAPAN
認証：JET認証取得済み
販売・製造：cic長州産業株式会社（オムロンソーシアルソリューションズ製造）
● 蓄電池：cic長州産業 CB-LMP98A2
仕様項目
内容
型番：CB-LMP98A2（蓄電池ユニット）
蓄電容量：9.8kWh
電池方式：リチウムイオン2次電池
定格電圧：154.14V
定格容量：64.1Ah
防水等級：IP55
動作温度範囲：-10〜+45℃
製造年月：2025年11月
製造国：MADE IN KOREA
認証：JET認証取得済み
■ 壁面固定・コーキング防水処理
パワコンの取付プレートは壁面アンカーでしっかり固定し、各アンカー穴にはコーキングを丁寧に施しました。外壁貫通部の配管引き出し口も防水処理を徹底し、長期にわたる安全性を確保しています。
📸 ▶
取付プレートのコーキング処理中。全穴にシーリング材を充填。
■ パワコン内部配線：多系統を正確に区分
PVユニット（太陽光入力）・蓄電池DC・商用系統・自立出力（停電時用）・通信系統と、多岐にわたる配線を接続。各端子を正確に区分しながら整然と仕上げています。停電時の自動切替も設定済みです。
📸 ▶
パワコン内部配線。PV・BAT・系統・自立出力が明確に区分されている。
■ 室内工事：ブレーカー増設・モニター設置
既設の分電盤に太陽光発電用ブレーカー（三菱電機 40A・30A）を増設し、蓄電池システムの電源回路を確保しました。「太陽光発電用ブレーカー」のラベルも貼付し、将来のメンテナンス時にも分かりやすい仕上がりです。
また、室内には三菱電機製のエネルギーモニターを設置。発電量・蓄電残量・電力の流れをリアルタイムで確認できます。施工後の動作確認では赤いLED表示で正常稼働を確認し、N様へお引き渡ししました。
室内分電盤完成・内部配線・太陽光用ブレーカーラベル付き。
📸 ▶
三菱電機エネルギーモニター。室内でリアルタイム管理が可能。
この施工で実現したこと
🔋 蓄電池9.8kWhで夜間・曇天時も太陽光発電の電力を最大活用
🏠 停電時は自動で自立電源に切替（100V出力・最大2.0kVA）
📱 三菱電機エネルギーモニターで発電・蓄電をリアルタイム管理
💰 電気代の大幅削減＋FIT売電収入のダブル効果
🛡️ IP55防水・−10〜+45℃対応で屋外設置も安心の長期稼働
🌱 太陽光発電の自家消費率アップでCO₂削減にも貢献
