I様邸では太陽光発電と蓄電池を同時に新規設置しました。パワコンは外壁高所に壁面設置、蓄電池ユニットは砂利スペースに縦型で据え付け。限られたスペースにコンパクトに収まっています。

パワコンへの配管は外壁の曲面に沿って美しく引き回し、引き込み口もすっきりと仕上げました。

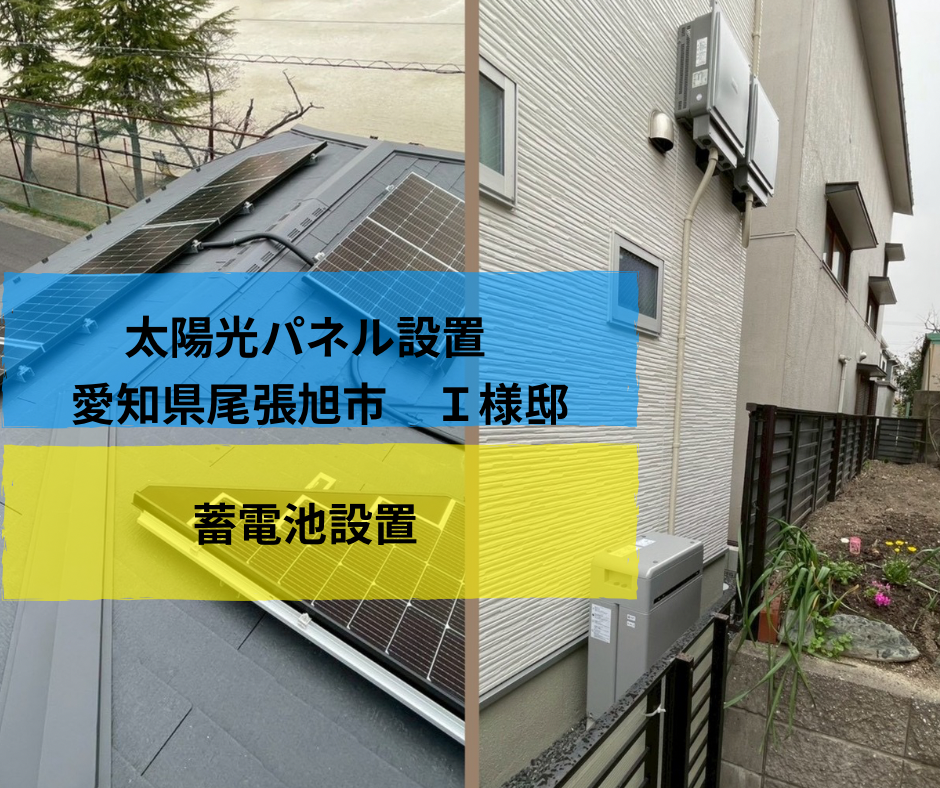

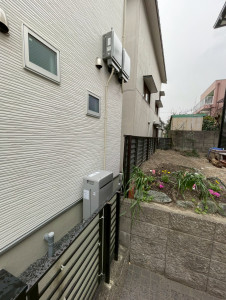

 完成全景

パワコン（外壁高所）＋蓄電池（砂利スペース地面）の完成外観。

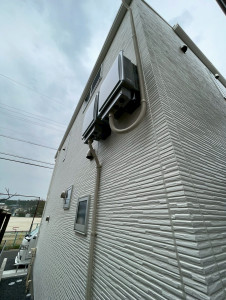

パワコン外観

cic長州産業パワコンの外壁高所設置。配管3本が外壁に沿って整然と引き込まれる。

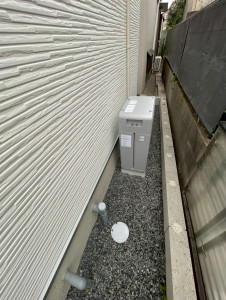

 蓄電池 全体

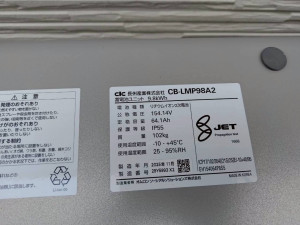

CB-LMP98A2 砂利スペースに地面縦型設置。フレーム架台で安定固定。

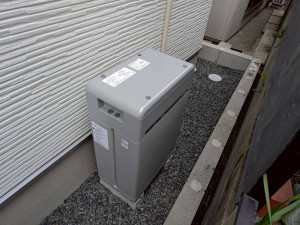

蓄電池 アップ

蓄電池本体アップ。グレーのシャープなボディ。外壁とのマッチングも良好。

取付プレートは2台並べて外壁アンカーで固定し、全穴にコーキング材を充填して防水処理を徹底しました。接続ボックス内部はPV1〜PV4の4系統・各15Aブレーカーで管理し、AC系・通信系ケーブルとクリアに区分しています。

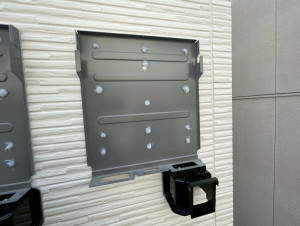

 取付プレート

PVユニット取付プレート×2台並び。全アンカー穴にコーキング処理済み。

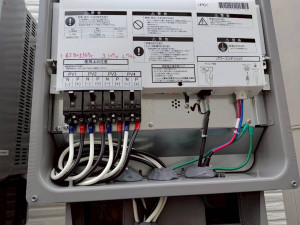

接続ボックス内部

PV1〜PV4・15A×4系統が整然と配線。手書きで電圧値の確認メモも記載。

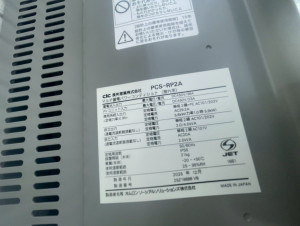

パワコン銘板

PCS-RP2A 仕様ラベル。5.6kW・IP55・MADE IN JAPAN・JET認証・2025年12月製造を確認。

⚡ 施工ポイント

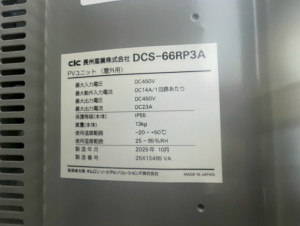

DCS-66RP3Aは4回路対応のPVユニット。複数方向の屋根面に設置した太陽光パネルをそれぞれ独立した系統（PV1〜PV4）で管理できます。寄棟屋根のように複数の屋根面に分散設置する場合でも、各系統の電圧・電流を個別に最適化できるのが特徴です。

I様邸は寄棟屋根のため、複数の屋根面にパネルを分散設置しています。スレート屋根への専用金具・アルミレールの設置から始まり、各面の向きに合わせてパネルを配置しました。足場を活用しながら安全第一で施工しています。

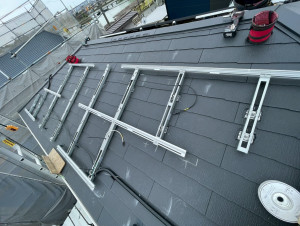

架台レール設置中

スレート屋根にアルミレール・金具を設置中。PVケーブルも引き回し済み。

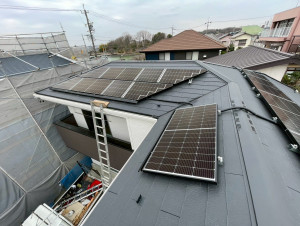

パネル設置中

複数の屋根面にパネルが並ぶ施工中盤。足場を活用した安全施工。

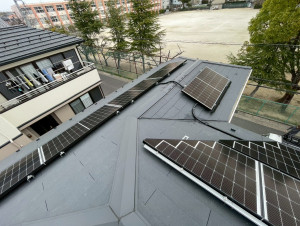

 パネル設置完了

寄棟屋根の複数面にパネルが整然と設置された完成写真。小学校グラウンドが見渡せる高さから撮影。

室内にはPanasonic製ブレーカー（50A・40A）と自動切替開閉器（20A）を新設。停電時に即座に自立電源へ切り替わる体制を整えました。既設の分電盤と新設分電盤が整然と並んだ仕上がりです。

室内モニターはcic長州産業製ユニットを3台設置。発電量・蓄電残量・消費電力をリアルタイムで確認できます。


新設分電盤内部

Panasonic BCWA-50（50A）・BJWA-50（40A）・自動切替開閉器（20A）配線完了。

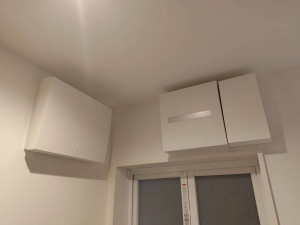

室内モニター

cic長州産業製室内ユニット×3台。ドア上部に設置。インテリアに馴染む白いユニット。

全工事完了後、発電・蓄電の動作確認、自動切替のテストを実施し正常稼働を確認してI様にお引き渡ししました。
