施工日：2026年2月28日 株式会社SKY-Hu

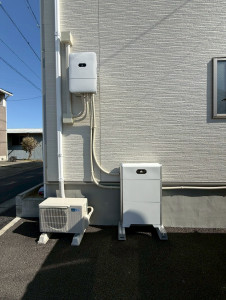

▲ 施工完了（愛知県豊山町 M様邸）
はじめに
今回は愛知県豊山町のM様邸にて、HUAWEI製蓄電池システム（パワーコンディショナ＋蓄電池ユニット）の新規設置工事を実施しました。
M様邸では既設の給湯器（エコキュート）が外壁沿いに設置されており、蓄電池ユニットの設置スペースの確保と、配管ルートの取り回しに細心の注意が必要な工事でした。給湯器との干渉を避けながら、限られたスペースに蓄電池ユニットとパワコンをスマートに収めた施工の流れをご紹介します。
施工概要
施工日：2026年2月28日
施工場所：愛知県豊山町
建物種別：戸建住宅
パワコン：HUAWEI SUN2000-4.95K-LB（屋外壁掛け・定格出力4.95kW）
蓄電池：HUAWEI LUNA2000シリーズ（屋外置き型・専用架台設置）
特記事項：既設給湯器（エコキュート）との設置スペース調整あり
施工内容：パワコン設置・蓄電池ユニット設置・屋内系統連系盤工事・分電盤工事・配線工事
施工会社：株式会社SKY-Hu
施工前の状況確認
施工前に外壁周りの状況を確認しました。給湯器の隣に蓄電池ユニットを設置するスペースを確保するため、既存の配管ルートや基礎の位置を事前に調査。架台の設置位置と、パワコンから屋内への配管ルートを計画しました。

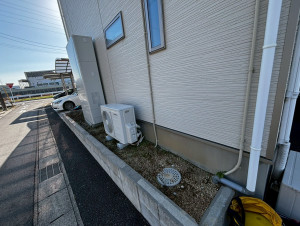

▲ 施工前の外観（給湯器設置済み・蓄電池スペース確認）
施工の流れ
① HUAWEI SUN2000 パワーコンディショナの壁掛け設置
まず外壁にパワーコンディショナ（SUN2000-4.95K-LB）を取り付けます。専用の壁掛け金具をアンカー固定し、IP66相当の防水・防塵性能を持つHUAWEIパワコンを設置しました。スマートフォンアプリやクラウドでの遠隔監視にも対応した最新機種です。

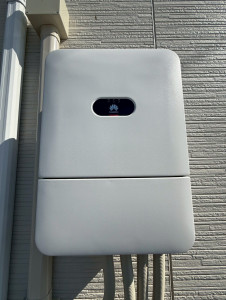

▲ HUAWEI SUN2000 パワーコンディショナ設置完了（外壁壁掛け）

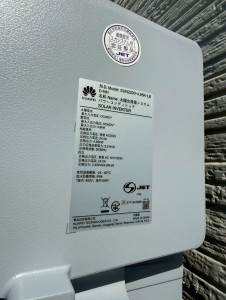

▲ パワコン銘板（SUN2000-4.95K-LB・定格4.95kW・単相AC202V）
② HUAWEI LUNA2000 蓄電池ユニットの設置
パワコンの近くに蓄電池ユニット（LUNA2000シリーズ）を設置します。今回は既設の給湯器と並ぶスペースに専用架台を設置し、蓄電池を固定しました。LUNA2000はモジュール式のため、将来的な容量増設も可能です。架台はアンカーボルトで地面にしっかり固定し、転倒防止の安全対策も施しています。

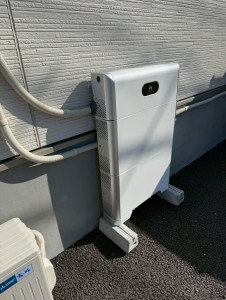

▲ HUAWEI LUNA2000 蓄電池ユニット設置（専用架台・既設給湯器隣接）

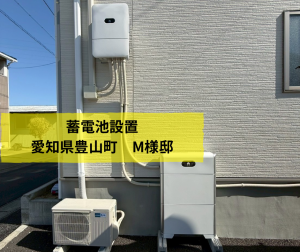

▲ パワコン・蓄電池ユニット・給湯器の設置完了全景
③ パワコン下部配線ボックスの配線接続
パワコン下部の配線ボックスを開放し、各種端子への配線を行います。DC端子（PV1/PV2/PV3・太陽光入力、BAT・蓄電池）、系統連系用AC端子（U/O/W）、自立出力用端子（U1/O1/W1）にそれぞれ接続。CT（電流センサ）・WAN（通信）・RS485（蓄電池通信）の配線も完了させました。

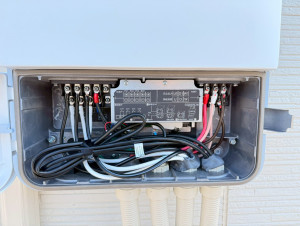

▲ パワコン下部配線ボックス内部（DC・AC・通信端子への結線）
④ 屋内系統連系盤・分電盤の工事
屋内では既存の分電盤に加え、系統連系用の盤（中央）を新設しました。NTO製50Aブレーカーにパワコン系統端子を接続し、売電・買電の系統連系保護回路を構成。Panasonic製の主幹ブレーカー（50A）との連系配線も完了しています。
▲ 屋内分電盤3台の設置完了（カバー閉）

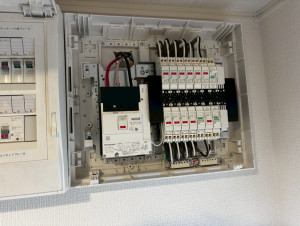

▲ 新設分電盤内部（Panasonic・50A主幹・各回路ブレーカー）

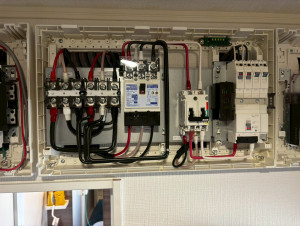

▲ 系統連系盤内部（NTO 50A・パワコン系統端子・保護リレー）
施工のこだわり：給湯器との兼ね合い
今回の施工で最も工夫が必要だったのが、既設給湯器（エコキュート）との設置スペースの調整です。給湯器の配管・電源ケーブルとの干渉を避けながら、蓄電池架台の位置を最適化しました。
また、パワコンから屋内への配管ルートは、給湯器の配管を跨がないよう外壁沿いに計画し、見た目にもスッキリした仕上がりを実現しています。配管はすべてモールや保護管で保護し、長期的な耐候性を確保しました。
施工を終えて
今回の工事では、既設設備との兼ね合いという制約の中でも、スペースを最大限に活用しHUAWEIの蓄電池システムを美しく設置することができました。
M様にはシステムの操作方法・スマートフォンアプリ「FusionSolar」の設定・停電時の自立運転切り替え方法を丁寧にご説明し、ご満足いただけました。
株式会社SKY-Huでは、愛知県・岐阜県・三重県を中心に蓄電池・太陽光発電の設置から電気工事まで対応しております。既設設備がある場合の取り付けや、スペースに制約がある現場もお気軽にご相談ください。
