HUAWEI蓄電池システム設置工事レポート

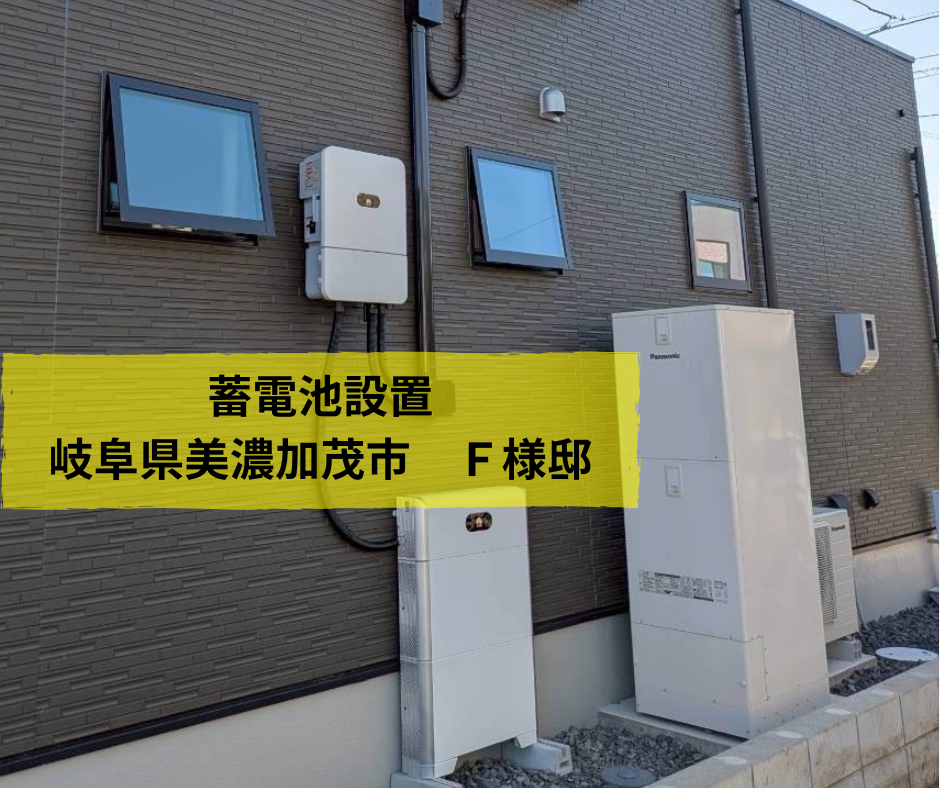

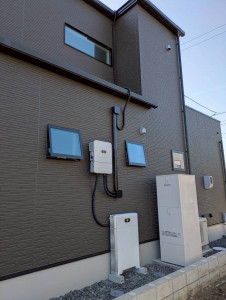

▲ 施工完了（岐阜県美濃加茂市 Ｆ様邸）
はじめに
今回は岐阜県美濃加茂市のＦ様邸にて、HUAWEI製蓄電池システム（パワーコンディショナ＋蓄電池ユニット）の新規設置工事を実施しました。
Ｆ様邸では外壁に蓄電池ユニットとパワコンをコンパクトに設置し、室内の分電盤・自動切替開閉器の工事まで一貫して対応しました。停電時に自動で自立運転へ切り替わる安心のシステムが完成しています。
施工概要
施工日：2026年3月11日
施工場所：岐阜県美濃加茂市
建物種別：戸建住宅
パワコン：HUAWEI SUN2000-4.95K-LB（屋外壁掛け・定格出力4.95kW）
蓄電池：HUAWEI LUNA2000-5KW-NHC0（屋外壁掛け・定格5kW）
分電盤：住宅用分電盤 EZ 2 / 河村電器産業株式会社（60A・2025年12月製造）
自動切替開閉器：kawamura製 停電時自動切替対応
施工内容
パワコン設置・蓄電池ユニット設置・接続ボックス配線・分電盤工事・自動切替開閉器設置・配線工事
施工会社：株式会社SKY-Hu
施工の流れ
① HUAWEI SUN2000 パワーコンディショナの壁掛け設置
外壁にパワーコンディショナ（SUN2000-4.95K-LB）を取り付けます。専用の壁掛け金具をアンカー固定し、IP66相当の防水・防塵性能を持つHUAWEIパワコンを設置しました。スマートフォンアプリやクラウドでの遠隔監視にも対応した最新機種です。

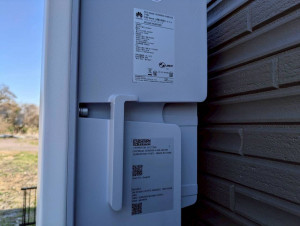

▲ HUAWEI SUN2000 パワーコンディショナ銘板（SUN2000-4.95K-LB・定格4.95kW）

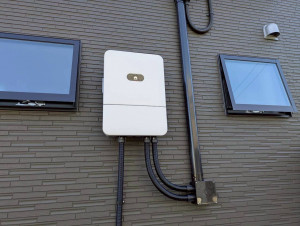

▲ パワコン設置完了（外壁壁掛け・配線引き込み部）
② HUAWEI LUNA2000 蓄電池ユニットの設置
パワコンの近くに蓄電池ユニット（LUNA2000-5KW-NHC0）を壁面に固定設置します。LUNA2000はモジュール式のため将来的な容量増設も可能です。壁面への固定はアンカーボルトでしっかり固定し、コーキング処理で防水も完璧に仕上げています。

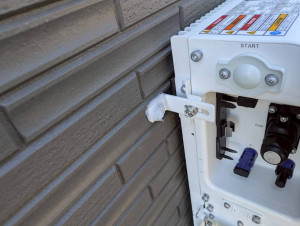

▲ 蓄電池の壁面固定部・コーキング防水処理

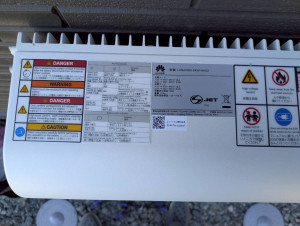

▲ HUAWEI LUNA2000 蓄電池本体銘板（型番・仕様・JET認証確認）
③ パワコン接続ボックスの配線接続
パワコン下部の接続ボックスを開放し、各種端子への配線を行います。DC端子（PV1/PV2/PV3・太陽光入力、BAT・蓄電池）、系統連系用AC端子（U/O/W）、自立出力用端子（U1/O1/W1）にそれぞれ接続。CT（電流センサ）・WAN（通信）・RS485（蓄電池通信）の配線も完了させました。

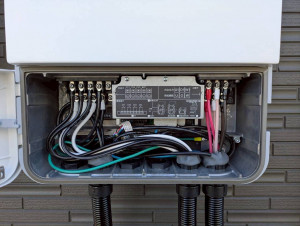

▲ 接続ボックス内部（DC・AC・通信端子・CTセンサへの整然とした結線）
④ 屋内分電盤・自動切替開閉器の工事
屋内では既存の分電盤に加え、kawamura製の自動切替開閉器を新設しました。停電時には自動的に系統電源から自立運転（蓄電池＋太陽光）へ切り替わるため、お客様の操作は一切不要です。Panasonic製50Aブレーカーとの連系配線も完了しています。

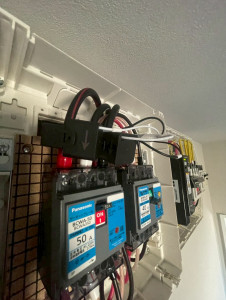

▲ 室内ブレーカーボックス（Panasonic 50A・40A）

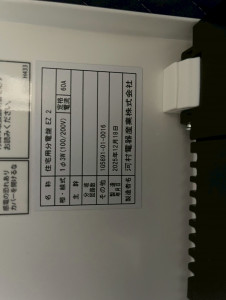

▲ 住宅用分電盤 EZ2・60A（河村電器産業製）

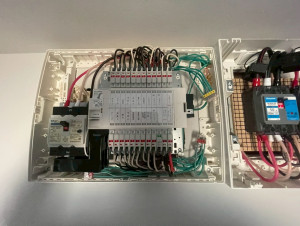

▲ 分電盤内部（全回路ブレーカー接続済み）

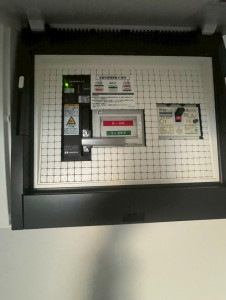

▲ 自動切替開閉器（kawamura製・II=ON 停電時自動切替）
施工のこだわり
今回の施工で特に注目いただきたいポイントをご紹介します。
■ 停電時の完全自動切替対応：kawamura製の自動切替開閉器を採用。停電が発生すると自動的に自立運転へ切り替わり、日常の生活をほぼ継続できます。操作不要で安心の備えとなっています。
■ HUAWEI一体型システムの採用：パワコン（SUN2000）と蓄電池（LUNA2000）をHUAWEIシリーズで統一することで、スマートフォンアプリ「FusionSolar」による一元管理・遠隔監視が可能なシステムを構築しました。
■ 充実した通信機能の配線：CT電流センサ・WANポート・RS485（蓄電池通信）を接続ボックスにまとめて整理配線し、将来のメンテナンスや点検がしやすい構成としました。
■ 丁寧なコーキング防水処理：蓄電池の壁面固定部分は丁寧にコーキング処理を施し、雨水の浸入を防ぐ長期耐久性の高い仕上がりとなっています。
施工を終えて
今回の工事では、HUAWEI製の蓄電池システムをコンパクトかつ美しく設置することができました。
Ｆ様にはシステムの操作方法・スマートフォンアプリ「FusionSolar」の設定・停電時の自動切替動作について丁寧にご説明し、ご満足いただけました。
株式会社SKY-Huでは、愛知県・岐阜県・三重県を中心に蓄電池・太陽光発電の設置から電気工事まで対応しております。お気軽にご相談ください。
