📋 施工事例
2026.03.22 — Case Study
蓄電池設置工事
愛知県豊橋市 M様邸
cic長州産業 CB-LMP127A（12.7kWh）＋ DCS-66RP3A
既設太陽光発電への大容量蓄電池 後付け設置
施工日2026年3月22日
エリア愛知県豊橋市
蓄電容量12.7 kWh ★最大級
PVユニットDCS-66RP3A
保証20年保証
施工株式会社 SKY-Hu
01
施工概要
| 項目 | 内容 |
|---|---|
| 施工場所 | 愛知県豊橋市 M様邸 |
| 施工日 | 2026年3月22日 |
| 工事内容 | 蓄電池後付け設置工事（既設太陽光発電システムへの連携） |
| 蓄電池 | cic長州産業 CB-LMP127A（リチウムイオン・12.7kWh・IP55・20年保証） |
| PVユニット | cic長州産業 DCS-66RP3A（屋外用・DC450V・IP55・MADE IN JAPAN） |
| パワコン本体 | cic長州産業製（型番確認中） |
| 特定負荷用分電盤 | KP-DB20B-2（2025年9月製造・MADE IN JAPAN） |
| 既設分電盤 | 河村電器製 漏電ブレーカー50A（既設） |
| 室内モニター | cic長州産業製 室内ユニット×3台（20年保証シール付き） |
| 管理アプリ | cic マルチ蓄電制御アプリ（スマートフォン連携・動作確認済み） |
| 太陽光発電 | 既設（蓄電池を後付け連携） |
| 担当 | 株式会社SKY-Hu 施工チーム |

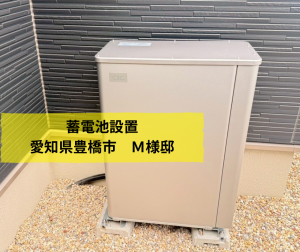

愛知県豊橋市 M様邸。砂利スペースに据え付けられた CB-LMP127A。
02
屋外設備の設置
M様邸の外壁はダークカラーのタイル調。cicのパワコン・PVユニットをベージュ・グレー系でまとめ、黒い配管カバーが外壁のダークトーンに統一された美しい仕上がりになっています。
蓄電池（CB-LMP127A）は砂利スペースに地面据え付け。専用架台でしっかり固定し、外壁コーナー部に収めたコンパクトな設置です。

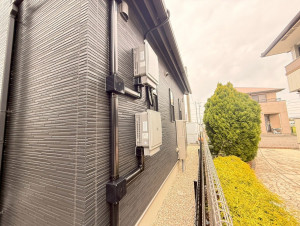

外観全体外壁に設置されたパワコン×2台と黒い配管カバー。ダーク外壁に統一感ある仕上がり。

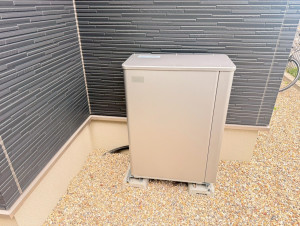

蓄電池本体CB-LMP127A 砂利スペース地面設置。架台でしっかり固定。外壁コーナーにスッキリ収まる。

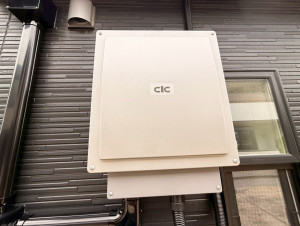

PVユニット正面DCS-66RP3A 外壁設置。cicロゴが刻まれたシンプルなフォルム。

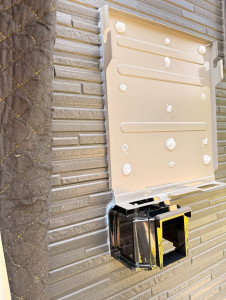

取付プレート取付プレートの全アンカー穴にコーキング材を充填。防水処理の丁寧な仕上がり。
03
機器スペック
Battery Unit ★ Large Capacity
CB-LMP127A
メーカーcic長州産業株式会社
容量12.7 kWh
電池方式リチウムイオン2次電池
公称電圧204.8 V
定格容量62.4 Ah
防水等級IP55
保証20年保証
製造2025年10月（本体：日本製）
認証JET認証取得済み
PV Unit (Outdoor)
DCS-66RP3A
メーカーcic長州産業株式会社
最大入力DC450V / DC14A×4回路
最大出力DC450V / DC23A
防水等級IP55
製造2025年10月（JAPAN）
Load Distribution Panel
KP-DB20B-2
種別特定負荷用分電盤
製造2025年9月（JAPAN）
モニターcic室内ユニット×3台
既設盤河村電器 漏電ブレーカー50A

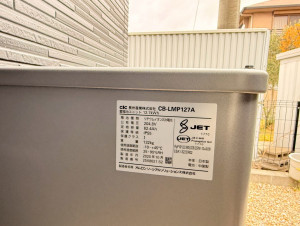

蓄電池銘板
CB-LMP127A 仕様ラベル。12.7kWh・204.8V・IP55・2025年10月・本体日本製・JET認証を確認。

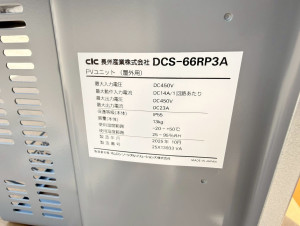

PVユニット銘板
DCS-66RP3A 仕様ラベル。DC450V・IP55・MADE IN JAPAN・2025年10月製造を確認。
⭐ 今回の注目ポイント
今回採用した CB-LMP127A は12.7kWhの大容量モデルです。一般家庭の夜間消費電力（約4〜6kWh）を大きく上回る容量で、翌朝まで余裕をもって自家消費できます。さらに20年保証が付いており、長期にわたって安心してお使いいただけます。
04
接続ボックス内部・配線
接続ボックスにはPV1〜PV4の4系統・各15Aブレーカーが整然と並んでいます。施工時には各系統の電圧を実測し（1.207V／2.207Vを確認）、正常な発電電圧であることを確認した上で配線を完了しました。

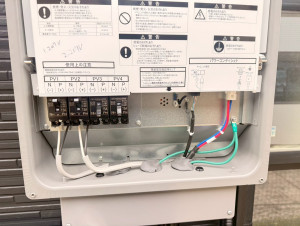

接続ボックス内部
PV1〜PV4・15A×4系統が整然と配線。電圧の実測値（1.2V／2.2V）も記録済み。
05
室内電気工事
室内には特定負荷用分電盤 KP-DB20B-2 を新設し、蓄電池からの電力を特定回路（照明・コンセントなど重要負荷）に確実に供給できる体制を整えました。既設の分電盤（河村電器・漏電ブレーカー50A）と連携しています。
cic長州産業製の室内モニターを3台設置し、各部屋から発電・蓄電の状況を確認できる環境を整えてお引き渡し。20年保証シールも貼付済みです。

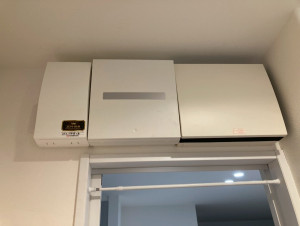

室内モニター（3台）
cic室内ユニット3台横並び設置。左ユニットに「20年保証」金シール付き。

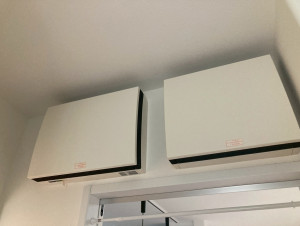

室内モニター（別室）
別室にも2台設置。複数箇所で発電・蓄電状況を確認できる。

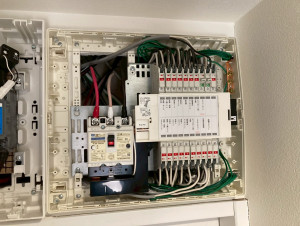

分電盤内部
河村電器製 漏電ブレーカー50A・各回路ラベル付き。整然とした配線仕上がり。

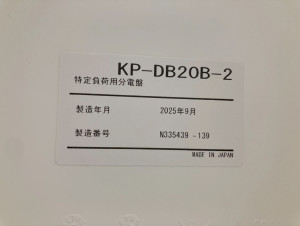

特定負荷用分電盤銘板
KP-DB20B-2 銘板。特定負荷用分電盤・2025年9月製造・MADE IN JAPAN。
06
動作確認・アプリ連携・引き渡し
全工事完了後、cic専用アプリをM様のスマートフォンに設定し、発電・蓄電・消費の状況をリアルタイムで確認できることを確認してお引き渡しました。
cic マルチ蓄電制御アプリ
✅ 動作確認済み
☀️
0.3 kW
発電中
→
🏠
0.2 kW
消費
→
🔋
0.2 kW
蓄電中 27%

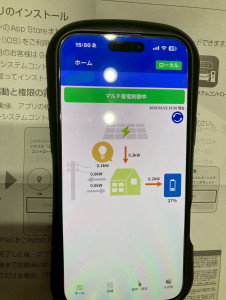

2026/03/22 15:50 引き渡し時の実際の画面。太陽光で発電した電力を蓄電池に充電中。
アプリ画面
アプリ画面
引き渡し時のアプリ画面。マルチ蓄電制御中・0.3kW発電・0.2kW蓄電中（27%）をリアルタイム確認。
✅ この施工で実現したこと
- 大容量12.7kWhで夜間の電力をほぼ全量まかなえる自家消費体制を実現
- 停電時は特定負荷用分電盤経由で重要回路へのバックアップ電源を確保
- cicアプリでスマートフォンからリアルタイムに発電・蓄電・消費を管理
- 室内モニター3台で各部屋から蓄電状況を確認できる環境を構築
- 20年保証付きで長期にわたる安心の運用を保証
- IP55防水・本体日本製で屋外長期設置の信頼性を確保
